Especificacions bàsiques
- Estàndards: DIN 6923 (equivalent a GB/T 6177.1)
- Mides de rosca: M3-M20 (rosca mètrica gruixuda)
- Tolerància del fil: 6H/6G
- Graus de resistència: acer al carboni grau 8 / grau 10; Acer inoxidable A2-70
- Tractament superficial:-zincat (blau-blanc), zinc-revestit de color, ennegrit, acabat natural, passivat
- Tipus de brida: amb dents anti-lliscant (estàndard), llisa (opcional)
Característiques clau del producte

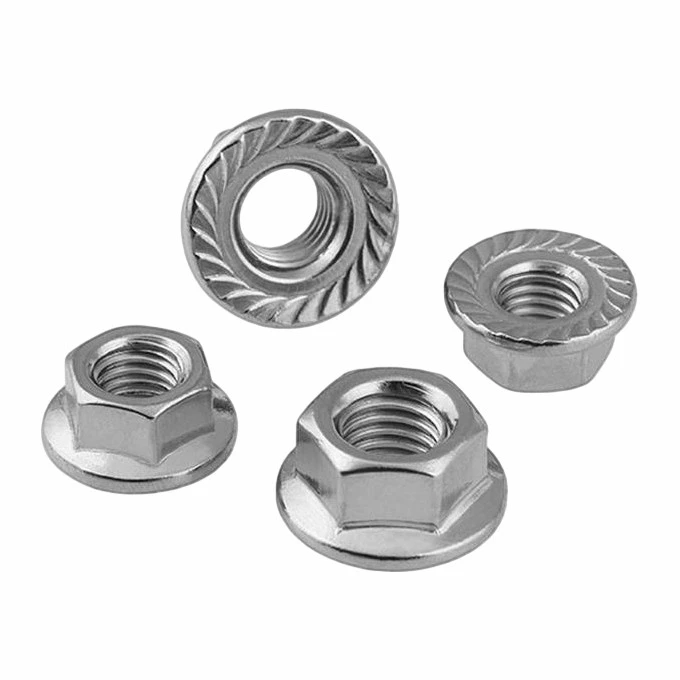

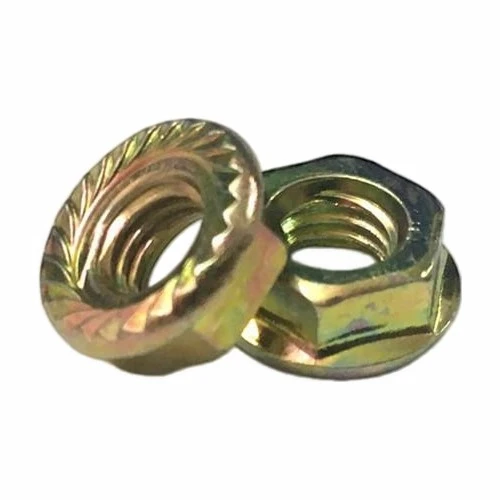

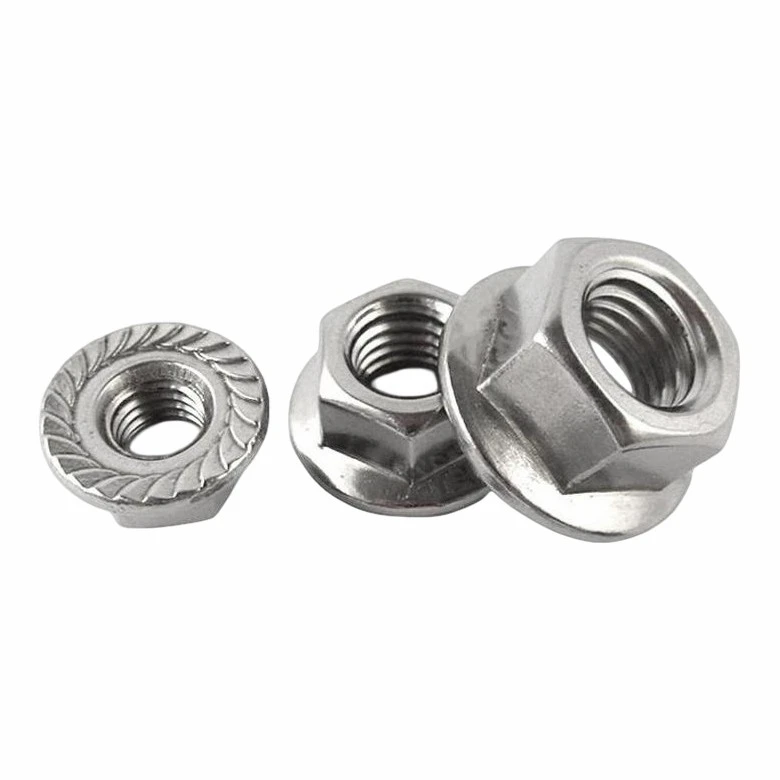

Les femelles de brida DIN 6923 inclouen una brida integrada (amb renta-integrada). Això augmenta l'àrea de contacte i distribueix la pressió, eliminant la necessitat de calces addicionals, simplificant el muntatge i reduint costos.
La superfície de la brida inclou dents anulars anti-que s'incorporen a la superfície de la peça quan s'estreny, augmentant significativament la fricció. Això proporciona una resistència a la vibració superior i un rendiment anti-afluixament en comparació amb les femelles estàndard.
Fabricades amb materials de grau -alta resistència 8,8/10,9, aquestes femelles són compatibles amb cargols estàndard DIN/ISO i són adequades per a aplicacions de connexió de-resistents, d'alta-vibració i d'alta-fiabilitat.
El producte presenta dimensions estàndard de brida, compatibles amb diverses claus o endolls, assegurant una alta eficiència de muntatge i un posicionament estable.
Les femelles de brida poden patir tractaments superficials com ara galvanització o passivació per millorar la resistència a l'òxid i la corrosió, fent-les adequades tant per a entorns industrials interiors com exteriors.
Aplicacions
- Xassís d'automoció, motors, maquinària de construcció
- Xapes, marcs, estructures d'acer, fabricació d'equips
- Motors elèctrics, bombes i vàlvules, vehicles de transport, trànsit ferroviari
- Electrodomèstics, maquinària agrícola, motlles, equips d'automatització
- Aplicacions de fixació que impliquen vibracions elevades, requisits anti-afluixament o distribució de càrrega
Femelles de brida DIN 6923: gràfic de talles comuns (unitat: mm)
|
Especificació d |
Pitch P |
Costa oposada s |
Diagonale min |
Gruix totalm màx |
Diàmetre de la bridadc màx |
|
M3 |
0.5 |
5.5 |
6.01 |
3.5 |
8.0 |
|
M4 |
0.7 |
7.0 |
7.66 |
4.5 |
10.3 |
|
M5 |
0.8 |
8.0 |
8.79 |
5.0 |
11.8 |
|
M6 |
1.0 |
10.0 |
11.05 |
6.0 |
14.2 |
|
M8 |
1.25 |
13.0 |
14.38 |
8.0 |
17.9 |
|
M10 |
1.5 |
15.0 |
16.64 |
10.0 |
21.8 |
|
M12 |
1.75 |
18.0 |
20.03 |
12.0 |
26.0 |
|
M14 |
2.0 |
21.0 |
23.36 |
14.0 |
29.9 |
|
M16 |
2.0 |
24.0 |
26.75 |
16.0 |
34.5 |
|
M20 |
2.5 |
30.0 |
32.95 |
20.0 |
42.8 |
